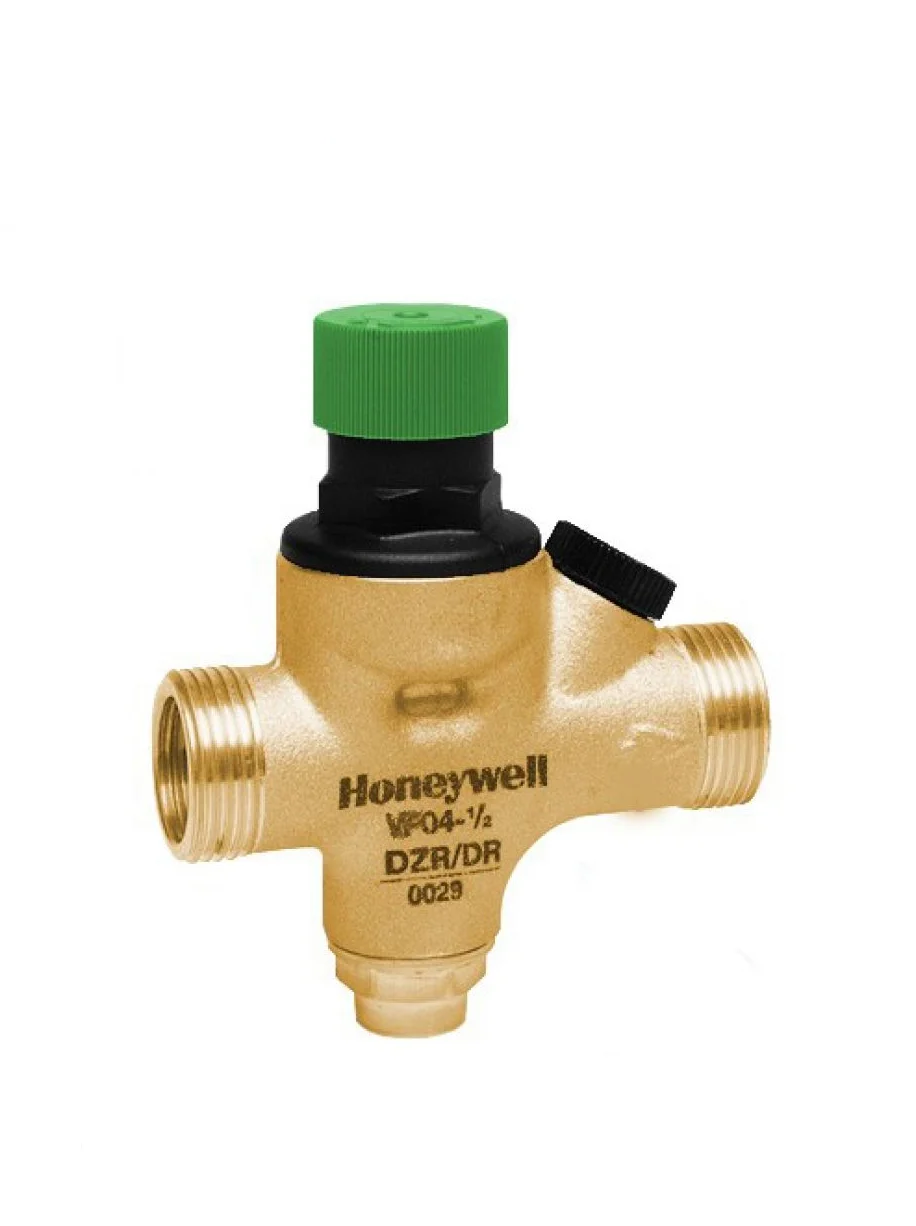

Підживлюючий клапан Honeywell VF04-1/2E 1/2" DN15
Підживлювальні клапани Honeywell VF04-1/2E застосовуються для наповнення, підживлення і підтримання тиску в закритих системах опалення. Застосування живить клапана Honeywell робить підживлення закритих систем опалення більш простою і безпечною. Вони запобігають пошкодження, можливі із-за перевищення тиску при підживленні системи, а також компенсують втрати теплоносія у разі незначних витоків. У цьому клапані суміщені відразу клапан пониження тиску, зворотний клапан і запірний пристрій. Окреме з'єднання дозволяє підключати манометр для перевірки тиску в системі після наповнення.
Різниця тисків клапана підживлення забезпечується за принципом врівноваження зусиль. Зусилля від мембрани спрямоване проти зусилля від пружини регулювальної ручки. Вхідний тиск не впливає ні на відкриття ні на закриття клапана. Таким чином коливання тиску на вході не впливають на тиск на виході, що і забезпечує компенсацію вхідного тиску. Підживлюють потік перекривається при досягненні встановленого максимального робочого тиску в системі опалення. Вбудований зворотний клапан запобігає потраплянню теплоносія в систему питної води, пропускаючи воду тільки в одному напрямку. При нормальному напрямку потоку на запірний диск впливають відразу протилежно спрямовані зусилля потоку і поворотної пружини і клапан відкривається за допомогою перепаду тиску. Діапазон регулювання тиску в системі опалення — 1,5 ... 6,0 бар (1 бар приблизно дорівнює 1 атмосферу).
Підживлюючий вентиль Honeywell VF04-1/2E складається з латунного корпусу вкладиша, що складається з сідла і діафрагми, що регулює пружини, а також пружного циліндра з ручкою для налаштування. Кришка пружини і ручка для регулювання виготовлені з полімеру. Пружина не контактує з водою. Різьбові фітинги та манометр не входять в комплект поставки.
Тиск на виході можна регулювати шляхом повороту зеленого маховика. Для точного контролю досягнутого значення налаштованого тиску потрібно встановити манометр.
Переваги підживлювальної клапана Honeywell VF04-1/2E:
- компактні розміри;
- вихідний тиск встановлюється ручкою настроювання;
- зелена регулювальна ручка може також використовуватися як запірний пристрій;
- є можливість установки манометра: корпус має внутрішню різьбу G 1/4";
- налагоджувальна пружина не вступає в контакт з водою;
- вбудований зворотний клапан перешкоджає попаданню теплоносія у водопровід;
- для зручності монтажу, корпус має з двох сторін зовнішні різьблення 3/4" і внутрішні 1/2";
- збалансоване по тиску сідло клапана - коливання вхідного тиску не впливають на вихідний тиск;
- вбудоване запірний пристрій.
Монтаж крана подпитки осуществляется на горизонтальном участке трубопровода. Крышка пружины с ручкой настройки должна быть направлена вверх. Установка должна производиться в легко доступном и защищенном от мороза месте. Направление движения воды указано на корпусе.
Технические данные клапана подпитки Honeywell VF04-1/2E 1/2" DN15:
- Присоединительная резьба: 1/2"ВВ х 3/4"НН;
- Регулировка выходного давления: 1,5...6 бар;
- Максимальное давление на входе: 16 бар;
- Подключение манометра: 1/4"В;
- Рабочая температура: +1...+70 °С.
Підживлювальні клапани Honeywell – це надійна продукція, адаптована до вітчизняних умов експлуатації, асортимент якої дозволяє вирішити всі завдання, що виникають при монтажі і експлуатації сантехнічних установок. У нашому інтернет-магазині ТОТМаркет ви зможете придбати редуктор тиску потрібного вам діаметра німецького виробництва Honeywell.
Основні | |
---|---|
Виробник | Honeywell |
Країна виробник | Німеччина |
Максимальна робоча температура | 70 град. |
Матеріал корпусу | Латунь |
Мінімальна робоча температура | 1 град. |
Напрямок потоку в клапані | Прямоточний |
Привід | Ручний |
Робоче середовище | Вода |
Спосіб монтажу | Горизонтальний |
Тип приєднання | Різьбове |
Умовний прохід | 15 мм |
Колір | Зелений |
Тип підключення | внутрішня-зовнішня |
Діаметр приєднувальної різьби | 3/4", 1/2" |
Мінімальна вихідна тиск (бар) | 1.5 |
Максимальна вихідна тиск (бар) | 6 |
Додаткові характеристики | |
Висота | 108 мм |
Ширина | 83 мм |
Користувальницькі характеристики | |
Максимальний робочий тиск | 16 |
Функціональне призначення клапана | Підживлюючий клапан |
- Ціна: 2 100 ₴
