Редуктор тиску Honeywell D05FS-3/4A 3/4" DN20
Редуктор тиску Honeywell D05FS-3/4A DN20 слугує для зменшення надлишкового тиску холодної й гарячої води, а також стисненого повітря й азоту в трубопроводі. Знижувальний редуктор D05FS застосовується як у промислових, так і побутових системах. Додаткова перевага цього знижувального клапана — підтримка вихідного тиску на постійному заданому користувачем рівні, незалежно від перепадів сили вхідного напору. Стабільний тиск у системі мінімізує шум потоку рідини в установках. Монтаж редуктора серії D05FS для зниження тиску дасть змогу запобігти виходу з ладу пристроїв та обладнання, під'єднаних до трубопроводу. Діапазон регулювання цього редуктора — 1,5... 6,0 барів (1 бари приблизно дорівнює 1 атмосфері).

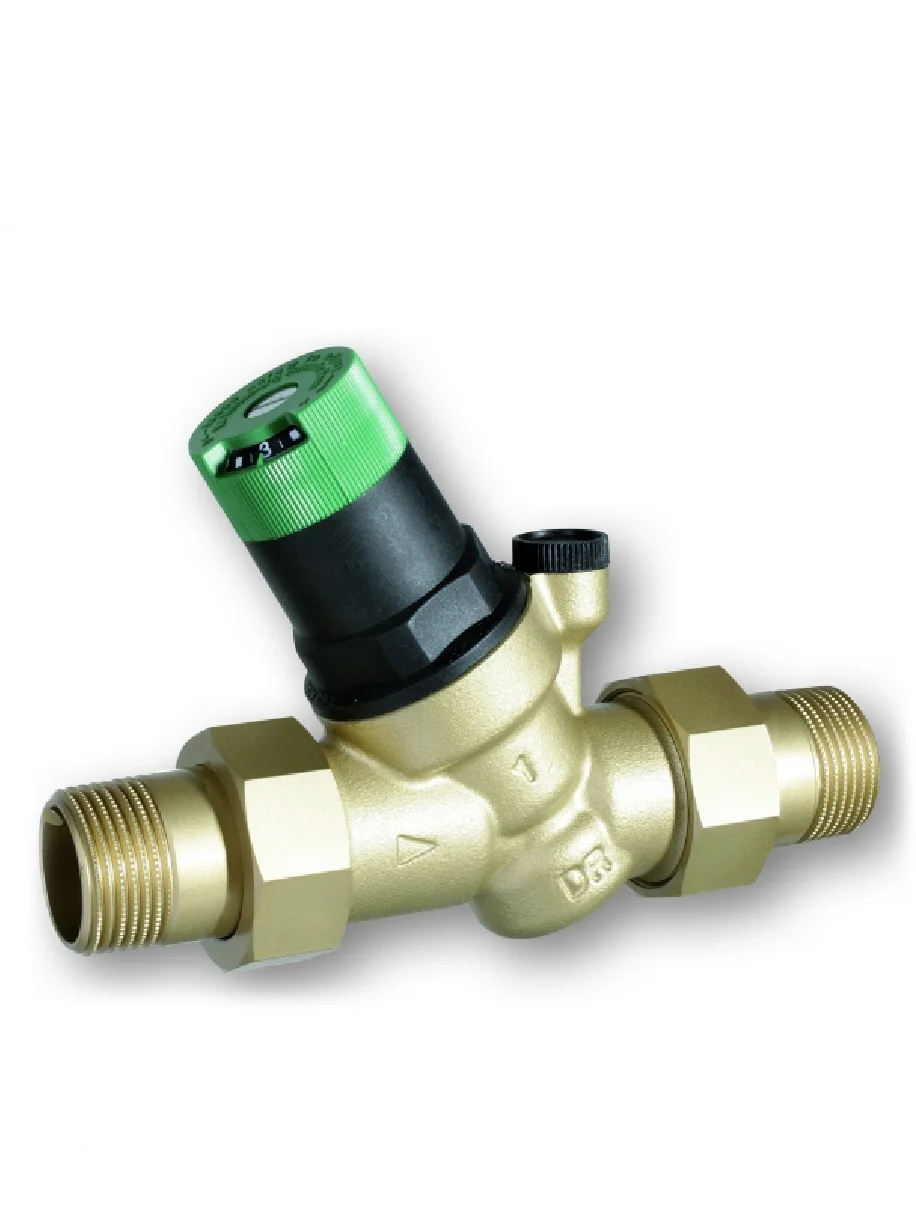

Регулятор тиску Honeywell D05FS Ду20 складається з латунного корпусу, вкладки, що складається із сідла та діафрагми, вбудованого фільтра механічного очищення з неіржавкої сталі, регульованої пружини, а також пружинного циліндра з ручкою для настроювання та шкалою. Вкладка і сам стакан і ручка для регулювання виготовлені з полімеру. Пружина не контактує з водою. У комплекті нарізні фітинги з латуні. Манометр не входить до комплекту постачання.
Регулятори тиску цієї конструкції працюють за принципом врівноваження зусиль. Зусилля від мембрани спрямоване проти зусилля регулювальної пружини. Якщо тиск на виході, а отже, зусилля від мембрани падає внаслідок збільшення витрати води, то під дією більшого зусилля від пружини клапан відкривається. Потім тиск на виході зростає доти, поки зусилля від мембрани та пружини не будуть знову врівноважені. Тиск на вході не впливає ні на відкриття, ні на закриття клапана. Завдяки цьому коливання тиску на вході не впливає на тиск на виході, що забезпечує компенсацію тиску на вході
Тиск на виході можна регулювати за допомогою повороту зеленого маховика. Зручність регулювання вихідного тиску полягає в тому, що його рівень уже вказаний на регуляторі. Під час повороту маховика за годинниковою стрілкою збільшується тиск на виході. Перевищення значень, зазначених на шкалі клапана, може призвести до зламання пристрою. Для побутового обладнання рекомендується встановити тиск на виході рівно 4 бари, що забезпечує тривалий термін експлуатації обладнання й дає змогу заощаджувати під час його експлуатації. Після зміни настроювання необхідно відкрити й потім закрити водорозбірний кран. Для точнішого контролю досягнутого значення налаштованого тиску потрібно встановити манометр.
Переваги редуктора тиску Honeywell D05FS-3/4A:
- компактні розміри;
- вихідний тиск встановлюється ручкою налаштування;
- встановлений тиск відбивається на шкалі налаштування;
- є можливість встановлення манометра: корпус має внутрішню різь G 1/4";
- настрочена пружина не вступає в контакт із водою;
- вставка клапана з високоякісного синтетичного матеріалу може повністю змінюватися;
- вбудований фільтр грубої очищення;
- збалансоване за тиском сідло клапана — коливання вхідного тиску не впливає на вихідний тиск;
- можливість здійснювати обслуговування регулятора, не виймаючи його з трубопроводу;
- для зручності монтажу, корпус має з двох боків зовнішні різі 1" і внутрішні 3/4".
- приєднувальний нарізний фітинг входять до кожного комплекту постачання;
- низький рівень шуму.
Рмонтаж тиску Honeywell D05FS працює під час встановлення на горизонтальній ділянці. Правильний монтаж клапана потрібно виконувати так, щоб кришка пружини була спрямована вгору. На трубопроводі потрібно встановити запірну арматуру для проведення обслуговування регулятора. Встановлення має проводитися в легкодоступному та захищеному від морозу місці. Якщо в трубопроводі є обладнання, чутливе до засмічення, то додатково потрібно встановити фільтр тонкого очищення. Напрямок руху води вказаний на корпусі.
Модельний ряд редукторів тиску Honeywell D05FS має такі діаметри під'єднання: 1/2", 3/4" і 1".
Технічні характеристики регулятора тиску Honeywell D05FS-3/4A 3/4" DN20:
- Приєднувальна різь: 3/4"В х 1"НН;
- Пропускна здатність: 3,5 м3/год;
- Регулювання вихідного тиску: 1,5...6 барів;
- Максимальне тиск на вході: 25 барів;
- Під'єднання манометра: 1/4" В;
- Робоча температура: +1...+70 °С.
Регулятори тиску Honeywell — це надійна продукція, адаптована до вітчизняних умов експлуатації, асортимент якої дає змогу виконати всі завдання, що виникають під час монтажу й експлуатації сантехнічних установок. У нашому інтернет-магазине ТОТМаркет ви зможете придбати редуктор тиску потрібного вам діаметра німецького виробництва Honeywell.
Основні | |
---|---|
Виробник | Honeywell |
Країна виробник | Німеччина |
Максимальна робоча температура | 70 град. |
Пропускна здатність | 3.5 куб.м/год |
Робоче середовище | Азот, Повітря, Неагресивна середа, Вода |
Тип приєднання | Різьбове |
Можливість приєднання манометра | Так |
Вбудований фільтр | Так |
Діаметр приєднувальної різьби | 3/4", 1" |
Максимальна вихідна тиск (бар) | 6 |
Максимальний робочий тиск (бар) | 25 |
Матеріал корпусу | Латунь |
Мінімальна вихідна тиск (бар) | 1.5 |
Спосіб монтажу | Горизонтальний |
Тип підключення | зовнішня-зовнішня |
Габаритні розміри | |
Висота | 124 мм |
Ширина | 163 мм |
Користувацькі характеристики | |
Вага | 0.82 |
- Ціна: 2 888 ₴
