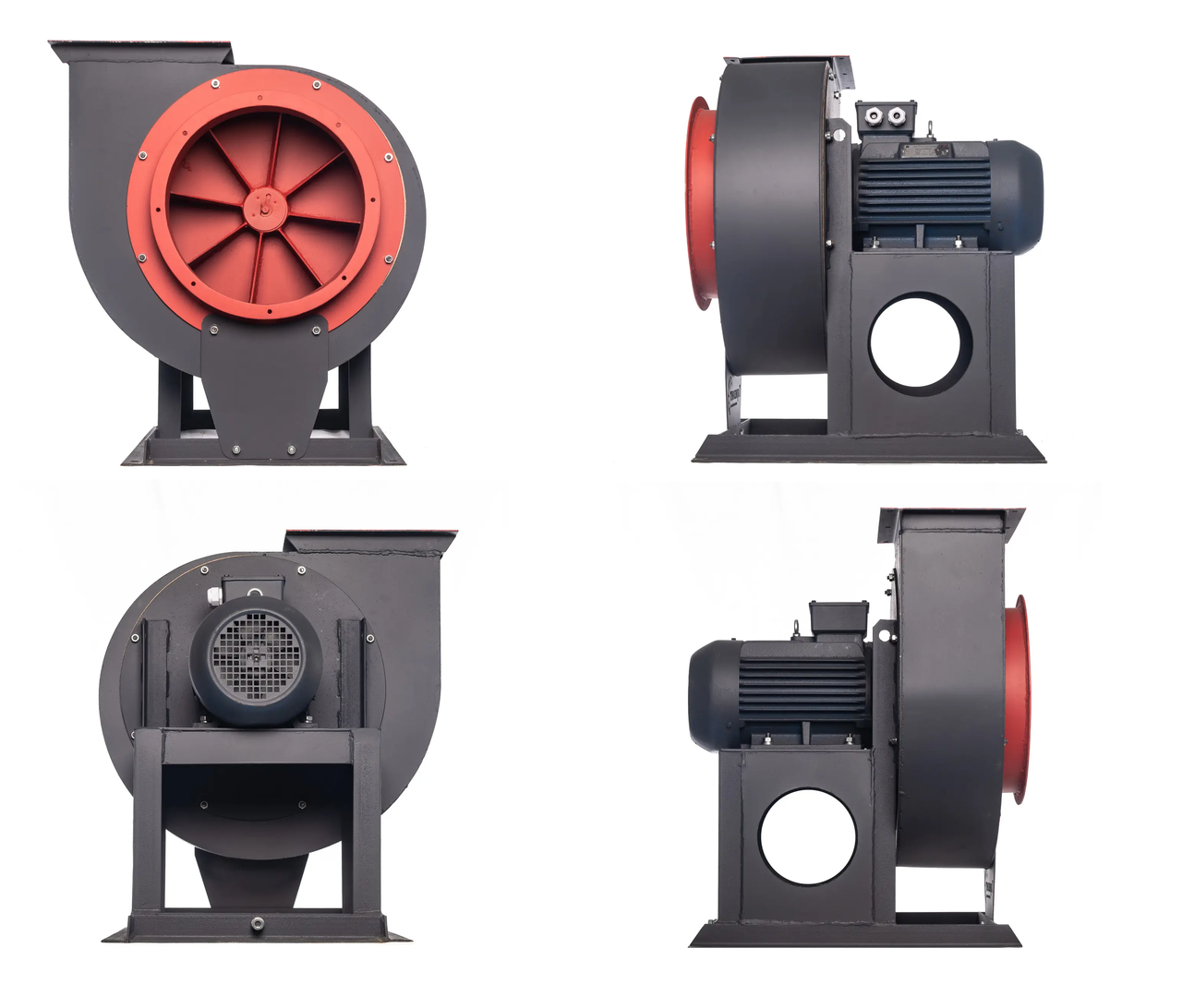

Вентилятор радіальний пиловий ВРП №2,5 1,1кВт 380В 3000об/хв равлик
Пиловий радіальний (центробіжний) вентилятор промислового призначення моделі ВРП 5-45 (ВЦП 5-45) №2,5 (діаметр робочого колеса – 250 мм) з вуглецевої сталі. Даний вентилятор укомплектований двигуном АИР71А2 потужністю 1,1 кВТ на 3000 об/хв.
Тиск – 1020 - 820 Па
Продуктивність – 0,65 - 1,5 тис. м³/год
Габаритні розміри вентилятора (мм) - 426 Х 361 Х 395
Вентилятори ВЦП 5-45 (ВРП) призначені для переміщення пилогазоповітряних сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до 80˚С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 г/м³, в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.
Температура навколишнього середовища від мінус 40˚С до плюс 40˚С (для вентиляторів у тропічному виконанні плюс 45 ˚С).
Загальні відомості про вентилятор ВЦП 5-45 (ВРП):
- пиловий вентилятор;
- висока продуктивність;
- 8 радіальних прямих лопаток;
- підвищена міцність;
- одностороннього всмоктування;
- напрямок обертання робочого колеса – праве або ліве;
- положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚.
Призначення вентилятора ВЦП 5-45 (ВРП):
- вентиляційні системи;
- системи кондиціювання;
- системи охолодження механізмів;
- системи повітряного опалення;
- системи сушки;
- системи пневмотранспорту;
- системи пилоочисних установок;
- інші санітарно-виробничі цілі.
Встановлюється:
- на елеваторах та інших агропромислових комплексах;
- у виробничих приміщеннях;
- у цехах;
- у деревообробній промисловості;
- у металообробній промисловості;
- у меблевих цехах;
- у магазинах та торгових центрах;
- у офісних будівлях;
- у ресторанах чи місцях громадського харчування;
- у комерційних будівлях;
- на інших промислових підприємствах.
Застосовується:
- для видалення стружки чи пилу від деревообробних станків;
- для відведення металічної стружки чи пилу від металообробних станків;
- для видалення пилу під час обробки текстильної продукції;
- для очищення повітря під час роботи зварювального обладнання;
- для очищення повітря у приміщеннях, де обробляються крупи;
- для видалення мілких частинок цементу на заводах з виробництва залізобетонних виробів та бетонних розчинів;
- для створення пневмотранспортної системи переміщення у зерносховищах;
- в інших санітарно-технічних та виробничих цілях.
Конструкція вентилятора
Вентилятор ВЦП 5-45 (ВРП) складається з наступних основних вузлів:
- робоче колесо вентилятора – зварне, складається з заднього диска, має 8 прямих радіальних лопаток і ступицю;
- корпус виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
- станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент;
- циліндричний вхідний патрубок слугує для підводу повітря, що надходить до робочого колеса;
- асинхронний трифазний (380 В) електродвигун (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).
Принцип роботи вентилятора ВЦП 5-45 (ВРП):
Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу
Категорії розміщення вентиляторів згідно з кліматичними умовами:
- 2-а категорія – для експлуатації під навісом або у приміщеннях, де коливання температури та вологості несуттєво відрізняються від коливань на відкритому повітрі, а також є відносно вільний доступ до повітря зовні. Наприклад: у палатках, у кузовах, у прицепах, у металічних приміщеннях без теплоізоляції, у тому числі, в оболонці комплектного виробу категорії 1 (відсутність прямої дії сонячного випромінювання та атмосферних опадів)
Придбати вентилятор з необхідними параметрами від провідних виробників Ви зможете в нашому інтернет-магазині ТОТМаркет.
Основні | |
---|---|
Виробник | Аїр |
Країна виробник | Україна |
Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
Продуктивність | 1500 куб.м/год |
Частота обертання | 3000 об/хв |
Максимальний робочий тиск | 1020 Па |
Мінімальний робочий тиск | 820 Па |
Споживана потужність | 0.75 кВт |
Напруга мережі | 380~400 В |
Максимальна температура навколишнього середовища | 40 град. |
Мінімальна температура навколишнього середовища | -40 град. |
Вага | 21 кг |
Гарантійний термін | 24 міс |
Габаритні розміри | |
Ширина | 395 мм |
Довжина | 361 мм |
Висота | 426 мм |
Додаткові характеристики | |
Напрямок обертання | Праве, Ліве |
Вибухозахищене виконання | Так |
Пилозахищене виконання | Так |
- Ціна: 10 266 ₴
