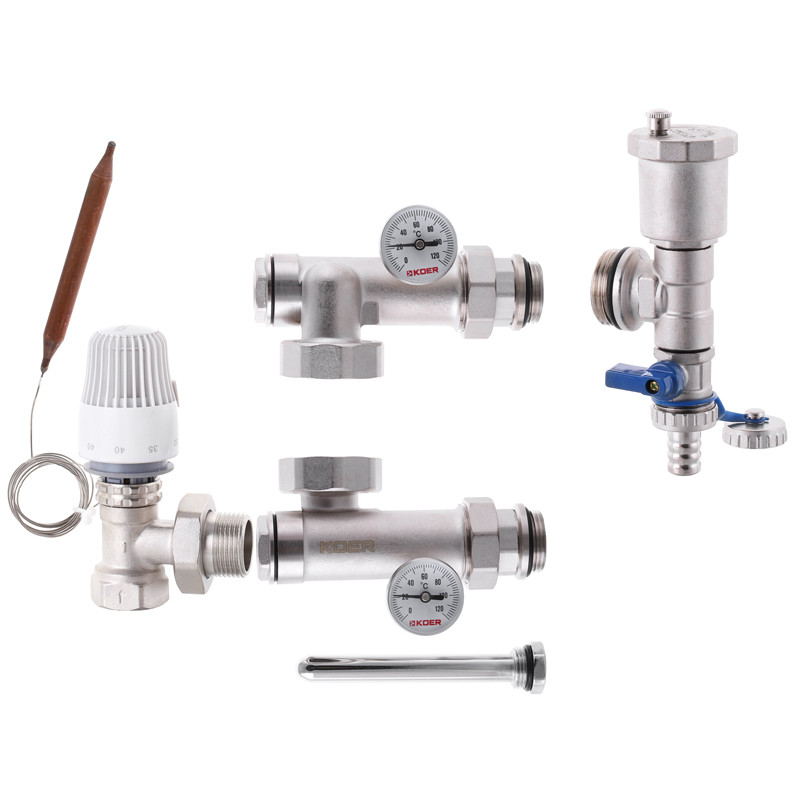

Змішувальний вузол для колектора з лівим під'єднанням KOER Чехия KR.1022L2 — 1” (без насоса) (вугловий) (KR2913)

Змішувальний вузол для колектора з лівим під'єднанням KOER Чехия KR.1022L2 — 1” (без насоса) (вугловий) (KR2913)

Цей змішувальний вузол застосовується для створення системи автономної циркуляції теплої водяної підлоги та опалення радіатора, що складаються з насосно-сумісних вузлів і колекторних груп. Насосно-сумішний вузол являє собою готовий комплект арматури в зборі (без насоса), призначений для примусової циркуляції, регулювання та підтримання заданої температури теплоносія в теплих водяних підлогах.

Ефективність системи опалення, побудованої на базі колекторної групи з насосно-сумішним вузлом, забезпечується принципом багаторазової циркуляції теплоносія між підіймальним колектором і зворотним колектором із частковим відбором теплоносія від високотемпературного джерела тепла первинного контуру та підмішуванням теплоносія зі зворотною. Змішувальний вузол необхідний тільки для системи теплої водяної підлоги, тому що в ньому циркулює той самий теплоносій, що й в радіаторах опалення. Необхідна температура теплоносія для радіаторів (75 ÷ 95 °C) набагато більша максимально допустима температура труб теплої водяної підлоги (35 ÷ 55 °C).

Котел нагріває теплоносій до температури, необхідної для високотемпературних радіаторів, а для зниження температури теплоносія на вході в контур теплої підлоги використовується насосно-сумісний вузол. Як теплоносія можуть використовуватися рідини, неагресивні до матеріалів виробу: вода, розчини на основі гліколю. Максимальний вміст гліколю — до 40%.

Технічні характеристики:

Приєднувальна зовнішня різь G1: 1"

Під'єднувальна зовнішня різь насоса G2: 1-1/2"

Номінальний розмір, DN: 25

Довжина насоса, мм: 130

Міжосьова відстань між виходами, мм: 210

Робочий тиск, бари: до 16

Максимальний перепад тиску первинного контуру, Δpmax, барів: 1

Пропускна здатність, Kv (байпас у положенні 0), м3/год: 3

Пропускна здатність, Kv (байпас у положенні 5), м3/год: 4,8

Теплова потужність Qmax, за ΔT=7 °C і за Δr=0,25 барів (байпас у положенні 0), кВт: 10

Теплова потужність Qmax, за ΔT=7 °C і за Δr=0,25 барів (байпас у положенні 5), кВт: 12,5

Максимальна температура теплоносія в первинному контурі, °C: 90

Діапазон настроювання температури у вторинному контурі, °C: 20 ÷ 60

Діапазон шкали термометра, °C: 20 ÷ 120

Матеріал корпусу: Латунь CW617N нікельована
