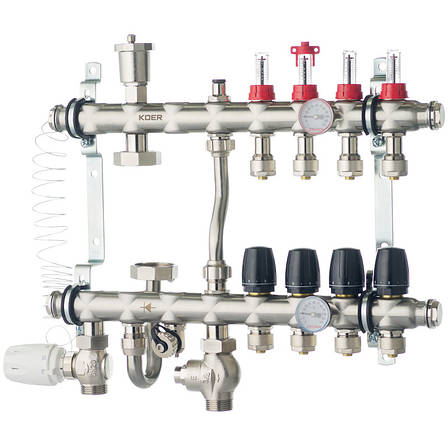

Колектор із вбудованим змішувачем. вузлом KOER Чехия KR.S1012-4 1"х4 SUS304 та євроконусами 3/4-16 (KR2937)

Призначення та сфера застосування

Розподільний колектор зі змішувальним вузлом постачається повністю укомплектованим для спрощення монтажу системи та спільного використання з високотемпературними джерелами або опалювальними приладами (радіаторами).

УВАГА!

Для оптимальної роботи рекомендується розміщувати колектор якомога ближче до центру площі, що обслуговується ним, а також вище контурів для запобігання заглушенню.

ЗАСТОСУВАННЯ!

Настійно рекомендуємо звертатися до професійних інженерів-проєкторів, які зроблять необхідні розрахунки за температурами, падінням тиску та потоком теплоносія для кожного контуру та приміщення окремо.

Під'єднання ліворуч-праворуч (для колекторів і змішаних вузлів)

Колектор зібраний для під'єднання магістралей зліва. Збирання можливе як для під'єднання магістралей зліва, так і праворуч. Щоб під'єднати магістралі праворуч або ліворуч, необхідно:

1. Зняти термометри [1] та їхні склянки.

2. Ослабити накидні гайки кріплення «J»-трубки [2], насоса [3] і клапанів [4].

3. Зняти консолі кріплення колектора [5].

4. Викрутити заглушки для термометрів і на їхнє місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.

5. Розгорнути на 180° трубку байпаса [6].

6. Встановити консолі кріплення [5].

7. Розгорнути на 180° насос з «J»-трубкою [2] і клапанами [4]. Перед встановленням перевірте цілісність прокладок.

8. Затягнути всі гайки.

9. Вставити термометри [1] у склянки для термометрів.

УВАГА!

Не рекомендується кріпити колектор безпосередньо до несних конструкцій і елементів, щоб запобігти можливому поширенню по них звуку або вібрації. Не допускайте механічного пошкодження колектора та збризкування його будівельними сумішами.

ЗАСТОСУВАННЯ!

Якщо недостатньо глибини ніші (шкафа) для стандартного встановлення інтегрованого колектора, можна повернути насос на 90°.

Теплоносій

Як теплоносія застосовується, зазвичай, вода. Однак, якщо є ризик розморожування системи, то настійно рекомендується використовувати теплоносій, що не замерзає.

Як незамерзаючий теплоносія може застосовуватися розчин етилен- або пропіленгліколю максимальної концентрації не більш ніж 30%.

Важливо вжити заходів щодо запобігання потраплянню кисню в теплоносій: всі елементи та вузли системи опалення мають бути виготовлені з матеріалів, непроникних для кисню. Підвищений вміст кисню призводить до корозії теплоносія й пошкодження рухомих частин і елементів колектора.

Випробування на герметичність

Кожен колектор випробуваний на герметичність у заводських умовах. Для випробування колектора разом із контурами рекомендується впродовж 2 годин витримати тиск, в 1,4-3 рази перевищує робоче, але не менш ніж 3 бари.

УВАГА!

Випробування системи на герметичність газом або повітрям пов'язане з високим ризиком, тому має здійснюватися фахівцями, що мають для цього відповідні допуски та кваліфікацію.

ЗАСТОСУВАННЯ!

Якщо в підіймальній лінії немає циркуляційного насоса, то одного тільки насоса інтегрованого колектора може бути недостатньо для ефективного прокачування всієї системи.

Технічні характеристики колекторів

Максимальний робочий тиск, бари: 6

Монтажна довжина насоса, мм: 130

Робоче середовище: вода, гліколь макс. 30%

Тип термометра: Вбудований

Тип повітровідвідника: Автоматичний

Максимальна обслуговна площа, м2:

- за довжини труби 12×2 мм і довжини контуру 60 м: ~80

- за довжини труби 16×2 мм і довжини контуру 85 м: ~200

- за довжини труби 20×2 мм і довжини контуру 110 м: ~200

Глибина шафи, мм:

- зі стандартним положенням насоса: 135

- з насосом, повернений на 90°: 116

Матеріал колекторів: Нержавіюча сталь SUS304

Матеріал додаткової арматури: Латунь CW617N нікельована

Габаритно-вагові характеристики

Кількість виходів: 4+4

Вага, кг: 6,32

Довжина корпусу, мм: 458
