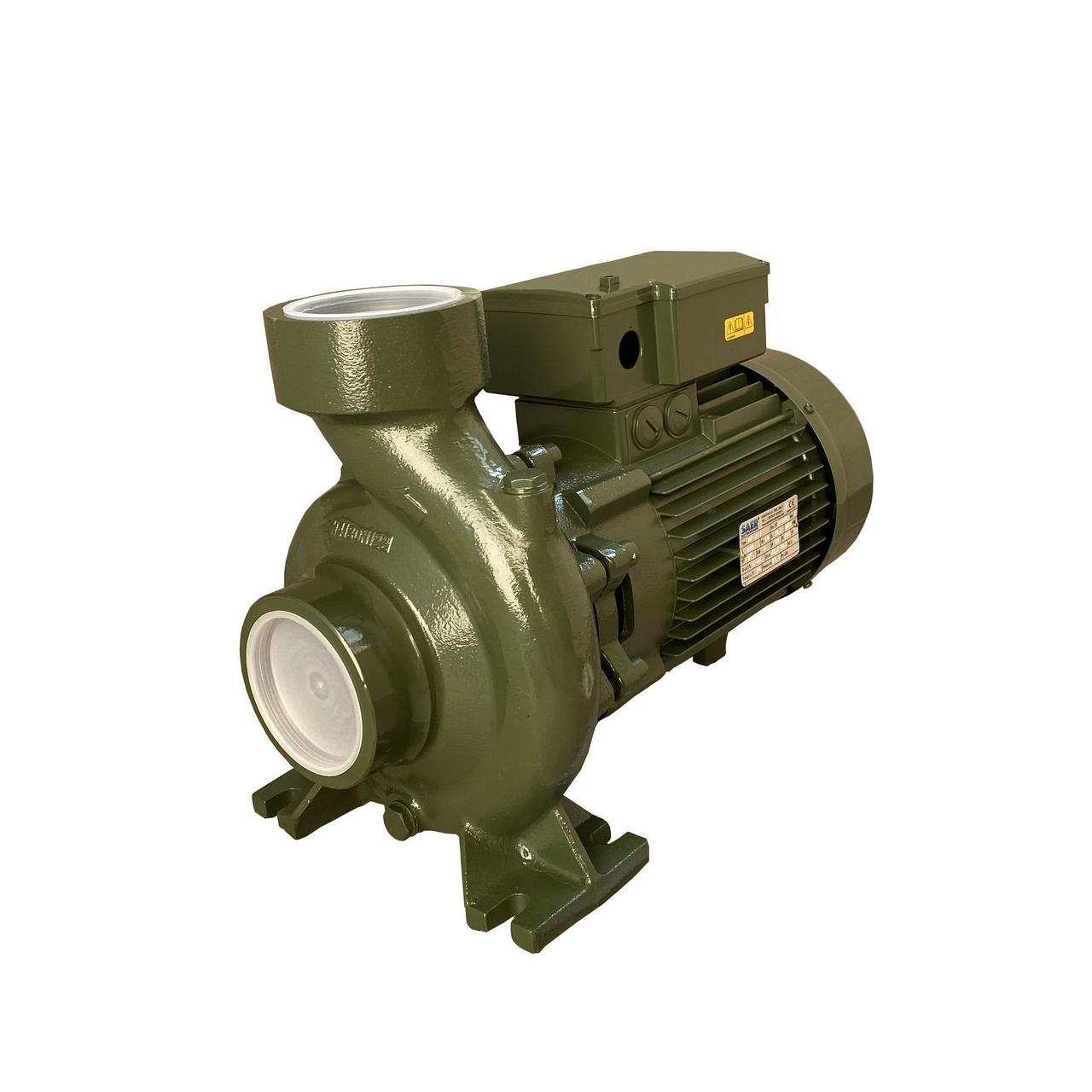

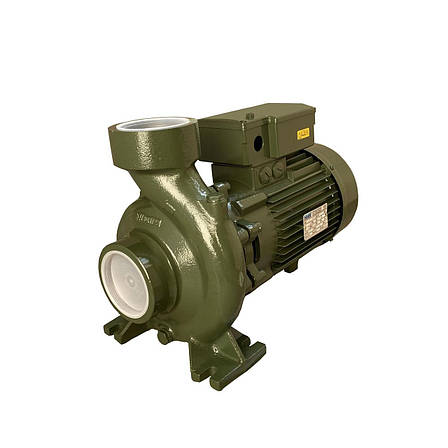

Насос відцентровий BP-7A 3,0 кВт SAER (66,0 м3/год, 22,4 м) однофазний

Принцип роботи
Насоси серії BP - це зовнішні одноступінчаті відцентрові насоси, які володіють малим і середнім напорами і високою продуктивністю.
У цих насосах робоче колесо посаджено безпосередньо на вал двигуна. Тиск рідини збільшується безпосередньо в корпусі насоса. Гідродинамічна форма робочого колеса забезпечує найменші гідравлічні втрати і сприяє підвищенню тиску, завдяки особливій конструкції лопатей.
Область застосування.
Насосы применяются для автоматических установок водоснабжения, для оросительных установок и для подачи воды из озер и резервуаров.
Благодаря гидродинамической форме рабочего колеса и спиралеподобному каналу с большим проходом, эти насосы пригодны для подачи также загрязненных жидкостей.

Насос центробежный BP-7A 3,0 кВт SAER (66,0 м3/ч, 22,4м)

Подача до 66,0 м3/час.

Напор до 22,4 м.

Температура перекачиваемой жидкости -15 °С до +120 °С.

Максимальное рабочее давление 10 bar.

Максимальная температура окружающей среды 40 °С.

Механическое уплотнение - из керамики и графита

Вал ротора - нержавеющая сталь AISI 402В

Рабочее колесо – чугун

Корпус двигателя охлаждается вентилятором, опоры вала ротора - шарикоподшипники, свободно доступные для обслуживания.

Однофазные двигатели снабжены рабочим конденсатором.

Степень защиты двигателя IP44 ( IP55 по запросу)

Класс изоляции F.

Корпус насоса – чугун

Напряжение: 230V-50Hz- для однофазных двигателей, 230/400V-50Hz- для трехфазных двигателей.

Манометрическая глубина всасывания до 8 метров; для глубины свыше 5 м рекомендуется монтировать диаметр всасывающей магистрали больше чем диаметр всасывающего патрубка насоса.
Всасывающая труба должна быть герметичной и для получения рабочих параметров согласно указанным в каталоге, должна иметь следующие минимальные размеры:
DN (диаметр всас. патрубка насоса) - 3"
DN (диаметр всасывающей магистрали) - 150 мм

Всасывающий и напорный патрубок - резьбовые, диаметр - 3"

На всасывающем патрубке рекомендуется устанавливать обратный клапан.


Установка.
Насос может быть установлен как в горизонтальном, так и в вертикальном положении. При вертикальной установке двигатель должен быть расположен сверху корпуса насоса.
